Плоский кабель насоса — проектирование, выбор, монтаж и обслуживание

Что такое плоский кабель насоса и почему это важно

Плоский кабель насоса — это тип гибкого низкопрофильного силового и сигнального кабеля, предназначенный для насосных агрегатов, систем запуска двигателей и компактного оборудования для работы с жидкостями, где пространство ограничено и присутствует движение или вибрация. В отличие от круглых кабелей, в плоском кабеле проводники уложены рядом в тонкую ленту, что уменьшает радиус изгиба и упрощает прокладку вдоль поверхностей шасси, внутри кабельных трасс и через узкие каналы. Для приложений, в которых сочетаются частое движение, воздействие влаги и ограниченная прокладка, выбор правильного плоского кабеля увеличивает срок службы, сокращает время простоя и упрощает установку.

Типичная конструкция и материалы

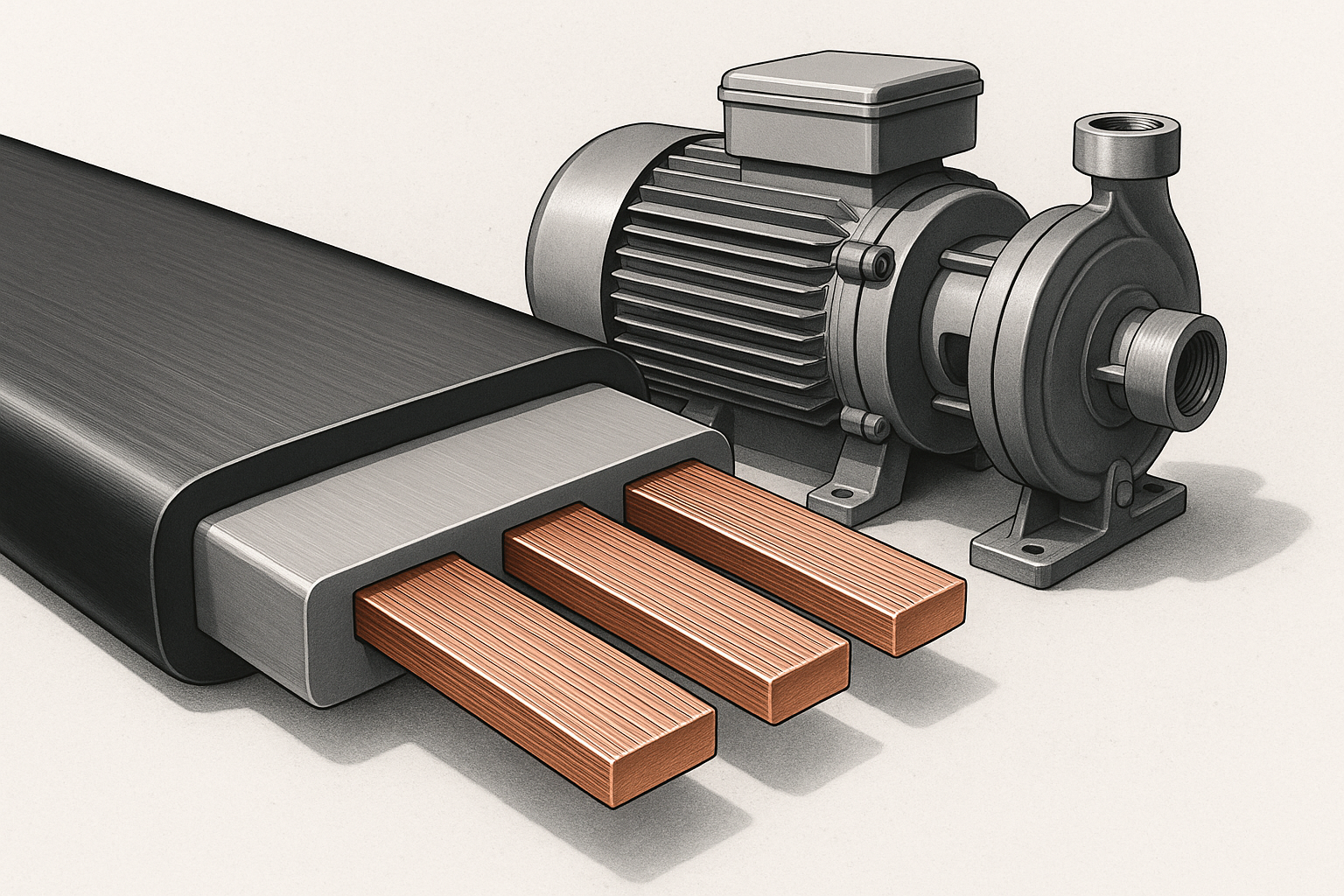

Типичный плоский кабель насоса состоит из трех слоев: проводников, изоляции и внешней оболочки или ленты. Проводники обычно изготавливаются из медных многожильных проводов, чтобы кабель оставался гибким, сохраняя при этом проводимость. Изоляционные материалы различаются в зависимости от температуры и требований к химическому воздействию. Распространенным выбором изоляции является поливинилхлорид (ПВХ) для экономии, термопластичный эластомер (TPE) для повышения гибкости и сшитый полиэтилен (XLPE) для более высокой температуры и устойчивости к истиранию. Внешняя оболочка или лента могут быть изготовлены из полиэстера, полиуретана или ПВХ с клейкой основой, выбранных из-за устойчивости к истиранию, маслостойкости и водонепроницаемости.

Варианты и конфигурации

Плоский кабель насоса поставляется во многих конфигурациях в соответствии с эксплуатационными потребностями:

• Лента только для питания: несколько проводов высокого сечения для питания двигателя.
• Комбинированная мощность и сигнал: провода разных размеров для питания двигателя, датчика или проводки управления.
• Экранированные варианты: индивидуальное или общее экранирование для уменьшения электромагнитных помех в чувствительных линиях управления.
• Водонепроницаемые типы или типы с рубашкой: герметичные внешние слои для погружения в воду или попадания брызг в среду.
• Высокогибкие марки: дополнительное количество жил и гибкая изоляция для приводов с большим радиусом действия и систем непрерывного движения.

Общие применения в насосных системах

Используйте плоский кабель в погружных насосах, комплектных насосных модулях, дозирующих насосах, установках повышения давления и насосных станциях, монтируемых на раме. Типичные области применения включают передачу мощности двигателя в тесные впускные камеры, передачу обратной связи от энкодера или датчика от головок насосов и подключение панелей дистанционного управления через узкие кабельные каналы. Там, где требуется сложенная или многослойная прокладка, плоский кабель часто подходит лучше, чем круглый, и может снизить нагрузку на разъемы.

Основные электрические и механические характеристики, которые необходимо проверить

При выборе плоского кабеля насоса обратите внимание на параметры, которые напрямую влияют на надежность в среде насоса:

Как правильно выбрать плоский кабель для помпы

Начнем с электрической нагрузки. Рассчитайте ток двигателя и ожидаемое падение напряжения по длине кабеля. Выбирайте площадь поперечного сечения проводника так, чтобы поддерживать приемлемое падение напряжения, оставляя при этом запас для пусковых токов. Сопоставьте номинальную температуру изоляции с максимальной ожидаемой температурой окружающей среды плюс запас прочности.

Далее рассмотрим механическое движение. Если кабель часто перемещается, выберите гибкую конструкцию с тонкими жилами и эластомерной изоляцией. Для фиксированной прокладки за панелями могут быть приемлемы экономичные варианты ПВХ. Для влажных или погруженных в воду помещений выбирайте герметичные кожухи, рассчитанные на защиту от проникновения воды и химическую стойкость.

Рекомендации по установке

Правильная установка уменьшает количество точек напряжения и продлевает срок службы кабеля. Выполните следующие практические шаги:

• Прокладывайте кабель по гладким поверхностям. Используйте защитные кабелепроводы или лотки в местах, где может возникнуть истирание.
• Избегайте резких поворотов. Радиус изгиба должен быть выше минимального значения производителя, обычно в несколько раз превышающего толщину кабеля.
• Закрепите кабель через регулярные промежутки времени с помощью зажимов или прокладок с клейкой основой, чтобы предотвратить перетирание и уменьшить динамическую нагрузку.
• По возможности разделяйте питание и сигнал. При совместной прокладке используйте экранированный кабель или заземленные металлические перегородки, чтобы ограничить помехи.
• Подключите совместимые разъемы и используйте разгрузку от натяжения, чтобы предотвратить выдергивание проводника в точках подключения.

Тестирование и соответствие

Перед вводом в эксплуатацию проверьте соответствие стандартам и проведите испытания:

• Проверка непрерывности и сопротивления изоляции для проверки целостности проводника после установки.
• Проверка падения напряжения под нагрузкой для подтверждения размера кабеля.
• Функциональная проверка датчиков и линий управления при работающем двигателе для подтверждения отсутствия помех.
• Если применимо, проверьте номинальные характеристики кабеля на соответствие местным электротехническим нормам и директивам для опасных или влажных помещений.

Техническое обслуживание и устранение неполадок

Внедрите простую процедуру проверки, чтобы обнаружить ранние признаки износа:

• Визуальный осмотр на наличие порезов, потертостей или оголенных проводников.
• Проверьте клеммы на наличие коррозии и герметичность.
• Следите за периодически возникающими неисправностями во время движения — они часто указывают на обрыв жил внутри изоляции.
• Заменяйте участки кабеля, на которых наблюдаются повторяющиеся повреждения, вместо того, чтобы пытаться выполнить ремонт в полевых условиях в зонах повышенного напряжения.

Если вы столкнулись с отключением двигателя, нестабильными показаниями датчиков или потерей связи, изолируйте кабель и проверьте отдельные проводники на целостность и периодические обрывы. Используйте осциллограф или регистратор данных для выявления симптомов, связанных с электромагнитными помехами, чтобы найти точки связи.

Соображения стоимости и компромиссы в отношении жизненного цикла

Стоимость плоского кабеля зависит от сечения проводника, изоляционного материала, экранирования и специальных оболочек. Гибкие и водонепроницаемые варианты стоят дороже, но сокращают частоту замены в сложных условиях. Коэффициент трудоемкости установки — плоский кабель может сэкономить время при ограниченной прокладке, но может потребовать более тщательного подключения. Сбалансируйте первоначальные затраты с ожидаемыми интервалами технического обслуживания и потенциальными затратами из-за простоя вашей работы.

Контрольный список для покупки плоского кабеля насоса

• Проверьте соответствие сечения проводника току двигателя и пусковому току.
• Проверьте номинальную температуру изоляции и химическую стойкость.
• Выберите гибкий рейтинг, соответствующий ожидаемым циклам движения.
• Примите решение об экранировании, если присутствуют чувствительные линии управления или связи.
• Выбирайте материал оболочки с учетом степени истирания и воздействия воды.
• Запросите у поставщиков технические характеристики и результаты испытаний на изгиб.

Заключительное руководство

Если вы выбираете, устанавливаете и обслуживаете плоский кабель насоса с учетом электрической нагрузки, механических движений и воздействия окружающей среды, кабель становится надежным элементом насосной системы, а не повторяющейся точкой отказа. Используйте приведенный выше контрольный список во время закупок и четко записывайте номера деталей кабелей, места установки и даты проверок, чтобы упростить будущее обслуживание. Если вам нужен шаблон спецификации или упорядоченная сравнительная таблица для возможных кабелей, укажите нагрузку, ожидаемый профиль движения и окружающую среду, и конкретная спецификация может быть быстро подготовлена.
