Руководство по выбору металлического кабеля в оплетке: 7x7, 7x19, 1x19 и сравнение материалов

Что такое плетеный металлический кабель?

Плетеный металлический трос представляет собой несущий узел, образованный путем переплетения нескольких прядей тонкой металлической проволоки вокруг центрального сердечника по симметричной спирали. В отличие от цельного стержня или одножильной проволоки, эта конструкция распределяет растягивающее напряжение по десяткам отдельных нитей. В результате получается продукт, который сохраняет высокую прочность на разрыв, обеспечивая при этом радиус изгиба, с которым не могут сравниться твердые альтернативы.

Определяющей характеристикой здесь является само переплетение. Каждая прядь наматывается в фиксированном направлении, образуя трубчатую оплетку, которая слегка сжимается под нагрузкой без ущерба для структурной целостности. Эта тканая структура обеспечивает присущую ему гибкость, высокую устойчивость к усталостному растрескиванию и определенную степень самозатухания от вибрации. В промышленных условиях эти свойства напрямую приводят к увеличению интервалов обслуживания и уменьшению количества внезапных сбоев.

Вы увидите плетеный металлический кабель, представленный в широком спектре: звенья управления самолетами, архитектурные натяжные системы, подвески кранов, морское такелажное оборудование и средства автоматизации. Во многих из этих применений трос должен выдерживать не только статическое напряжение, но и тысячи небольших циклов изгиба, когда шкивы зацепляются или раскачиваются конструкции. Плетеная форма справляется с этими двойными требованиями лучше, чем любой другой круглый металлический натяжной элемент сопоставимого диаметра.

Плетеный металлический кабель и проволочный трос: ключевые различия

Многие покупатели используют эти термины как взаимозаменяемые, но плетеный металлический трос и традиционный трос различаются по конструкции, гибкости и оптимальному использованию. Проволочный канат состоит из проволок, концентрически скрученных в пряди, которые затем скручиваются вокруг сердечника, а в плетеном кабеле используется переплетенный рисунок, напоминающий трубчатую сетку. Это структурное различие создает существенный разрыв в производительности.

Плетеный кабель превосходен там, где в рабочем цикле преобладают малые радиусы изгиба и частое сгибание. Его переплетение позволяет отдельным проволокам слегка скользить друг относительно друга, уменьшая внутреннее трение и предотвращая перекручивание, от которого страдали стальные канаты раннего поколения. Проволочный канат, напротив, обеспечивает превосходную устойчивость к раздавливанию и выдерживает тяжелые статические нагрузки на шкивах большого диаметра с большей эффективностью и зачастую с меньшими затратами на тонну груза.

Для применений, требующих как непрерывного изгиба, так и контролируемого натяжения (например, тросов втягивания подъемников на автоматизированном оборудовании), плетеный кабель почти всегда является лучшим выбором. Тросы по-прежнему доминируют в подъеме тяжелых мостовых кранов и опорах конструкций, где нагрузки являются статическими или медленно перемещаются по большим шкивам. Решение часто сводится к тому, должен ли кабель выдерживать динамическую усталость при изгибе или просто выдерживать статическую нагрузку.

При перемещении грузов по сложным маршрутам в машинах вам может понадобиться кабель, который выходит за рамки возможностей металлического троса в оплетке или стального троса. В таких случаях специализированный Гибкий кабель управления JZ-500 Разработанный для энергетических цепей, он обеспечивает устойчивость к изгибу и электропроводность, необходимые на автоматизированных производственных линиях.

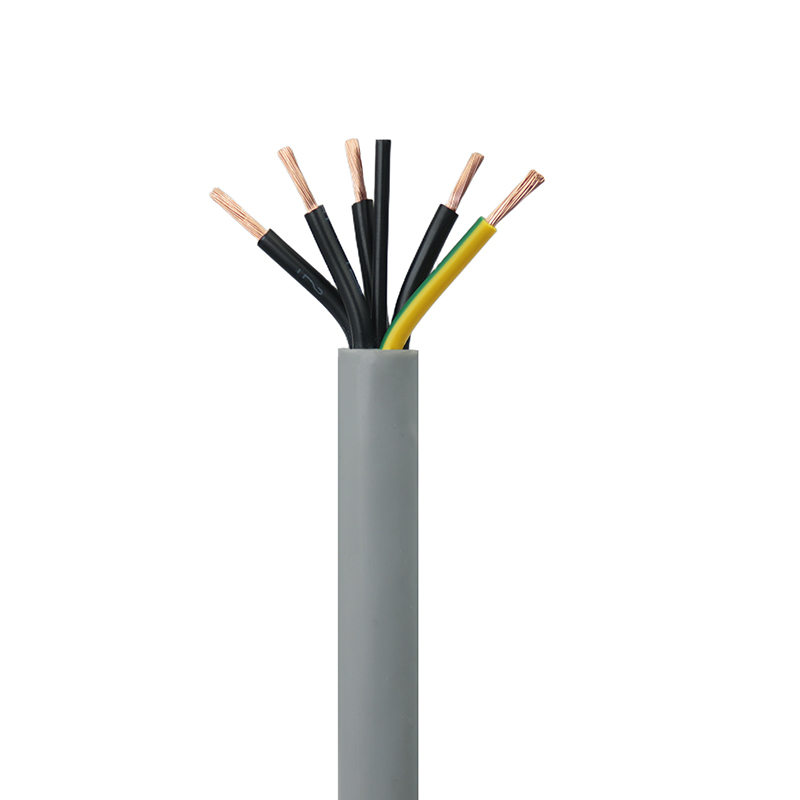

JZ-500 Неэкранированный, очень гибкий контрольный кабель Поставщики, оптовая компания - Jiangsu Junshuai Special Cable Technolo

Как поставщик и компания неэкранированного, высокогибкого контрольного кабеля JZ-500 в Китае, Junshuai предлагает оптовый неэкранированный, высокогибкий контрольный кабель в Интернете. Позиционирование продукта: Промышленный высокочастотный кабель.

Посмотреть продукт →

Распространенные конструкции кос: 7x7, 7x19 и 1x19.

Выбор правильной структуры оплетки – самое важное решение по спецификации. Три основных рисунка — 7x7, 7x19 и 1x19 — каждый представляет собой различный компромисс между гибкостью, стойкостью к истиранию и усталостной долговечностью. Соглашение об именах точно говорит вам, что находится внутри: первое число указывает количество жил, а второе — количество проводов в каждой жиле.

Конструкция 7x7 — это «рабочая лошадка» для статических и малоцикловых применений. Благодаря более толстым отдельным жилам кабель устойчив к внешнему износу, но заметно становится жестче при резких изгибах. Размер 7x19 подходит для случаев, когда трос должен проходить по шкивам или шкивам. Более тонкие проволочные нити выдерживают многократные изгибы без наклепания и быстрого растрескивания. 1x19 ведет себя почти как цельный стержень с минимальным растяжением, что делает его идеальным для постоянной установки, где стабильность размеров важнее, чем изменение маршрута.

Выбор материала: нержавеющая сталь или оцинкованная сталь

Основной металл определяет, как кабель будет работать в течение многих лет под воздействием влаги, химикатов и перепадов температуры. Нержавеющая сталь и оцинкованная углеродистая сталь имеют свое место, но их стоимость и коррозионное поведение резко различаются в конкретных средах.

Нержавеющая сталь 304 обеспечивает высокую устойчивость к атмосферной коррозии и многим слабым химическим веществам. Для морских и морских установок нержавеющая сталь 316 является явным победителем. Содержание молибдена от 2 до 3 процентов создает пассивный слой, который противостоит точечной коррозии, вызванной хлоридами, чего не может сделать 304. По данным испытаний в солевом тумане, кабели с оплеткой 316 сохраняют 90 процентов своей первоначальной прочности на разрыв через 1000 часов, тогда как для кабеля 304 наблюдается заметное точечное выкрашивание, и оцинкованная сталь начинает терять цинк на разрезанных концах в течение 300 часов.

Оцинкованная сталь представляет собой высокопрочное и экономичное решение для сухих помещений или мягких наружных условий. Цинковое покрытие жертвует собой ради защиты стали, лежащей под ним, но как только покрытие изнашивается в точках износа или на кромках порезов, быстро появляется красная ржавчина. Для проектов быстрого окупаемости с ограниченным капитальным бюджетом и запланированным сроком замены менее пяти лет использование оцинкованной стали часто имеет финансовый смысл. Для критической инфраструктуры, где отказ одного кабеля останавливает работу, дополнительная плата за нержавеющую сталь 316 окупается за счет предотвращения простоев.

Как выбрать правильный диаметр и прочность

Металлический кабель в оплетке всегда указывается по диаметру, но единственное число, имеющее значение для безопасности, — это его минимальная прочность на разрыв (MBS). MBS представляет собой силу, при которой новый неповрежденный кабель выйдет из строя при прямом растяжении. Никогда не приближайтесь к этому числу во время работы.

Передовая отраслевая практика требует коэффициента запаса прочности не менее 5:1 для статических нагрузок и до 10:1 для динамических подъемных операций с участием персонала или непредсказуемых ударных нагрузок. Это означает, что ваш предел рабочей нагрузки (WLL) равен MBS, разделенному на коэффициент безопасности. Трос с MBS массой 2000 фунтов, используемый в динамических условиях, никогда не должен испытывать натяжение более 200 фунтов во время обычных циклов. Превышение этого предела ускоряет утомление и может привести к внезапному катастрофическому отказу.

Всегда проверяйте точный MBS из таблицы данных производителя для конкретной марки и конструкции, которую вы заказываете. Изменения в производственном процессе и химическом составе сплава могут изменить прочность на разрыв на плюс-минус 5 процентов, что достаточно для изменения запаса запаса прочности при работе вблизи края диапазона.

Рекомендации для конкретных приложений

Статическая подвеска и архитектурные нагрузки

Для навесов, натяжных фасадов или осветительных решеток стандартом остается нержавеющая сталь 1х19. Его низкая растяжимость и чистый внешний вид не требуют постоянной регулировки после правильного натяжения. Устойчивость к коррозии будет приоритетом, если установка будет подвергаться воздействию погодных условий, что делает модель 316 выбором по умолчанию в прибрежных городах.

Динамическая тяга и повторяющийся изгиб

Любое применение, в котором трос проходит вокруг шкива, требует конструкции 7x19. Сюда входят тросы для верхних дверей, сценическое оборудование и оборудование для фитнеса. Более тонкие проволоки внутри прядей могут сгибаться миллионы раз без наклепания до точки разрушения. В сочетании с подложкой из нержавеющей стали 316 вы получаете цикл технического обслуживания, который может продлиться до 5 лет и более даже во влажных сервисных отсеках.

Подводные и погружные применения ROV

Подводная среда добавляет две проблемы: коррозию и вес. Обычный стальной трос в оплетке тонет и увеличивает сопротивление. Для привязанных подводных роботов и инспекционного оборудования оптимальное решение сочетает в себе прочность и положительную плавучесть. Продукты, подобные Плавающий кабель ROV интегрируйте плетеный натяжной элемент с плавучей оболочкой, придавая тросу нейтральную плавучесть, одновременно сопротивляясь тянущим силам, не повреждая внутренние проводники.

Плавающий кабель ROV-3*17AWG для поставщиков подводных роботов, оптовая компания - Jiangsu Junshuai Special Cable Technolo

Как поставщик и компания плавающего кабеля ROV-3*17AWG для подводных роботов в Китае, Junshuai предлагает оптовый плавающий кабель для подводных роботов онлайн, позиционирование продукта: A

Посмотреть продукт →

Цепи данных и управления с механической защитой

Когда плетеная металлическая конструкция выполняет двойную функцию защиты от электромагнитных помех, выбор угла оплетки и процента покрытия становится критическим. Для промышленных сетей на базе RS485, которые должны выдерживать как механическое истирание, так и искажение сигнала, проверенным подходом является экранированный кабель с плотной медной оплеткой. Кабель связи RS485 для промышленных систем управления иллюстрирует, как плетеный металлический слой может предотвратить ошибки данных, а также укрепить кабель от порезов и смятия в переполненных кабельных лотках.

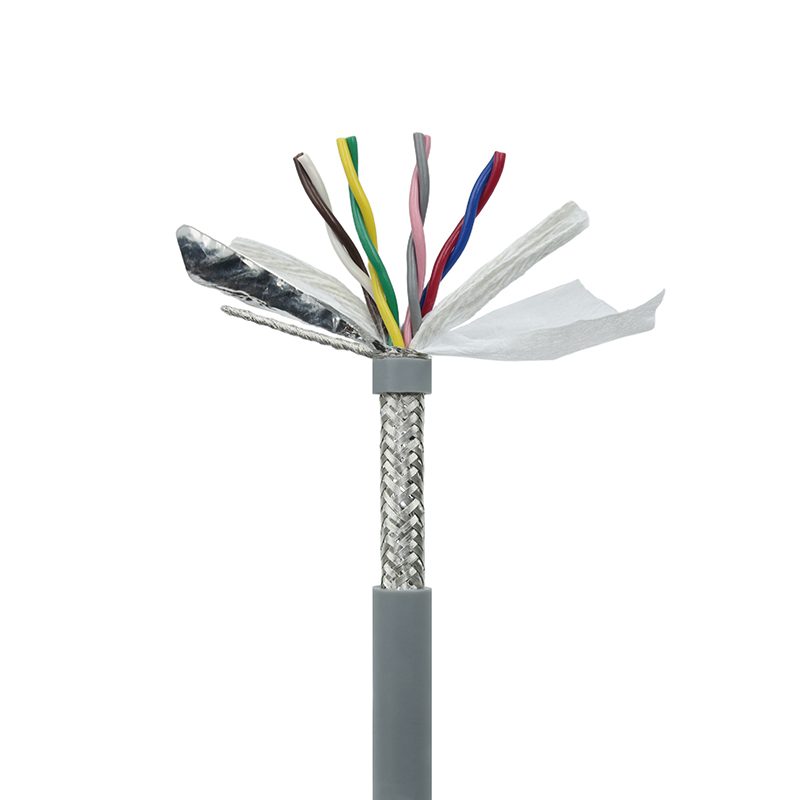

RS-485-2X2X0.5 Кабель связи RS-485 для поставщиков промышленных систем управления, оптовая компания - Jiangsu Junshuai

В качестве кабеля связи RS-485-2X2X0.5 RS-485 для поставщиков и компаний промышленных систем управления в Китае, Junshuai предлагает оптовый кабель связи RS-485 для промышленных систем управления онлайн, P

Посмотреть продукт →

Высокие температуры и экстремальные условия

Стандартные оцинкованные кабели быстро теряют прочность при температуре выше 400 градусов по Фаренгейту из-за миграции цинка и ползучести стали. Нержавеющая сталь 304 и 316 сохраняет полезную прочность до 1500 градусов по Фаренгейту, но только при кратковременном воздействии. Для длительного нагревания необходимо снизить номинальные характеристики MBS как минимум на 20 процентов и рассмотреть возможность использования керамических или высоконикелевых сплавов, которые выходят за рамки стандартных спецификаций кабелей с металлической оплеткой.

Рекомендации по установке металлического кабеля в оплетке

Правильная обрезка и заделка исключает как минимум половину всех преждевременных выходов кабеля из строя. Плохо обжатый фитинг будет проскальзывать под нагрузкой, а изношенный конец зацепится и распутается во время фрезерования. Выполните следующие действия, чтобы обеспечить соответствие сборки расчетному сроку службы.

1. Измерьте и отметьте при легком натяжении. Проложите кабель прямо с достаточным натяжением, чтобы можно было снять комплект катушек. Отметьте место разреза фломастером или струбциной. Обрезав провисающий трос, вы получите длину, которая растянется при первой нагрузке.
2. Используйте острый специальный нож. Диагональные фрезы сминают пряди и создают заусенцы. Гидравлический кабельный нож или ножницы с высоким рычагом обеспечивают чистый квадратный разрез, который надежно сидит в фитинге.
3. Полностью наденьте компрессионную втулку на кабель. Вставьте конец кабеля через втулку и сформируйте петлю или наперсток, затем протяните хвост обратно через втулку. Перед обжатием оставьте кабель примерно на один диаметр выступающим из гильзы. Эта проекция дает инспектору визуальное представление о том, что кабель заполнил фитинг.
4. Обжимайте с помощью подходящего набора матриц. Используйте инструмент, соответствующий профилю и усилию штампа, указанному производителем втулки. Недостаточное обжатие оставляет микроскопические зазоры, которые позволяют выдернуть провод. Чрезмерное обжатие приводит к холодной обработке металла и может привести к растрескиванию гильзы, что снизит ее удерживающую способность.
5. Осмотрите и проверьте нагрузку. Приложите к узлу как минимум двойную рабочую нагрузку и удерживайте в течение 30 секунд. Проверьте, не проскальзывает ли кабель внутри рукава. Пометьте кабель на выходе из муфты несмываемым маркером, чтобы обнаружить его дальнейшее перемещение во время периодических проверок.

Пропуск этапа пробной нагрузки является наиболее распространенной причиной сбоев в эксплуатации, особенно при использовании кабелей меньшего диаметра, где проскальзывание в несколько тысячных дюйма может остаться незамеченным до полного разделения узла.

Где купить плетеный металлический кабель (и на что обратить внимание)

Выбор металлического кабеля в оплетке выходит за рамки выбора диаметра. Надежная покупка начинается с четкой спецификации, в которой рассматриваются пять параметров:

• Диаметр: Подтверждено с точностью до 1/64 дюйма или 0,5 мм.
• Строительство: 7x7, 7x19 или 1x19 — никогда не принимайте термин «стальной плетеный трос» как достаточное описание.
• Материал и класс: Нержавеющая сталь 304, 316 или оцинкованная углеродистая сталь с сертификатом завода, если применение имеет решающее значение с точки зрения безопасности.
• Длина: Указывается в футах или метрах с допуском плюс 2 процента/минус ноль, чтобы вы никогда не ошиблись.
• Тип конечного завершения: Обжимная шпилька, шарик с резьбой, гладкий конец или встроенная петля, подтвержденная вашим интеграционным чертежом.

Ищите поставщиков, которые предоставляют сторонние отчеты о нагрузочных испытаниях и поддерживают отслеживание партий. Такие сертификаты, как UL, CE или CCC, указывают на то, что производитель работает в рамках системы управления качеством с периодическими проверками. Для промышленных и морских проектов, настаивая на сертификате соответствия и образце для испытаний на разрушение, можно избежать недельных доработок в будущем.
